Produkt Name:EPEU307 & EPET306 Klassen (EPE)
Erläuterung zum Produkt:
EPE (EVA-POE-EVA)

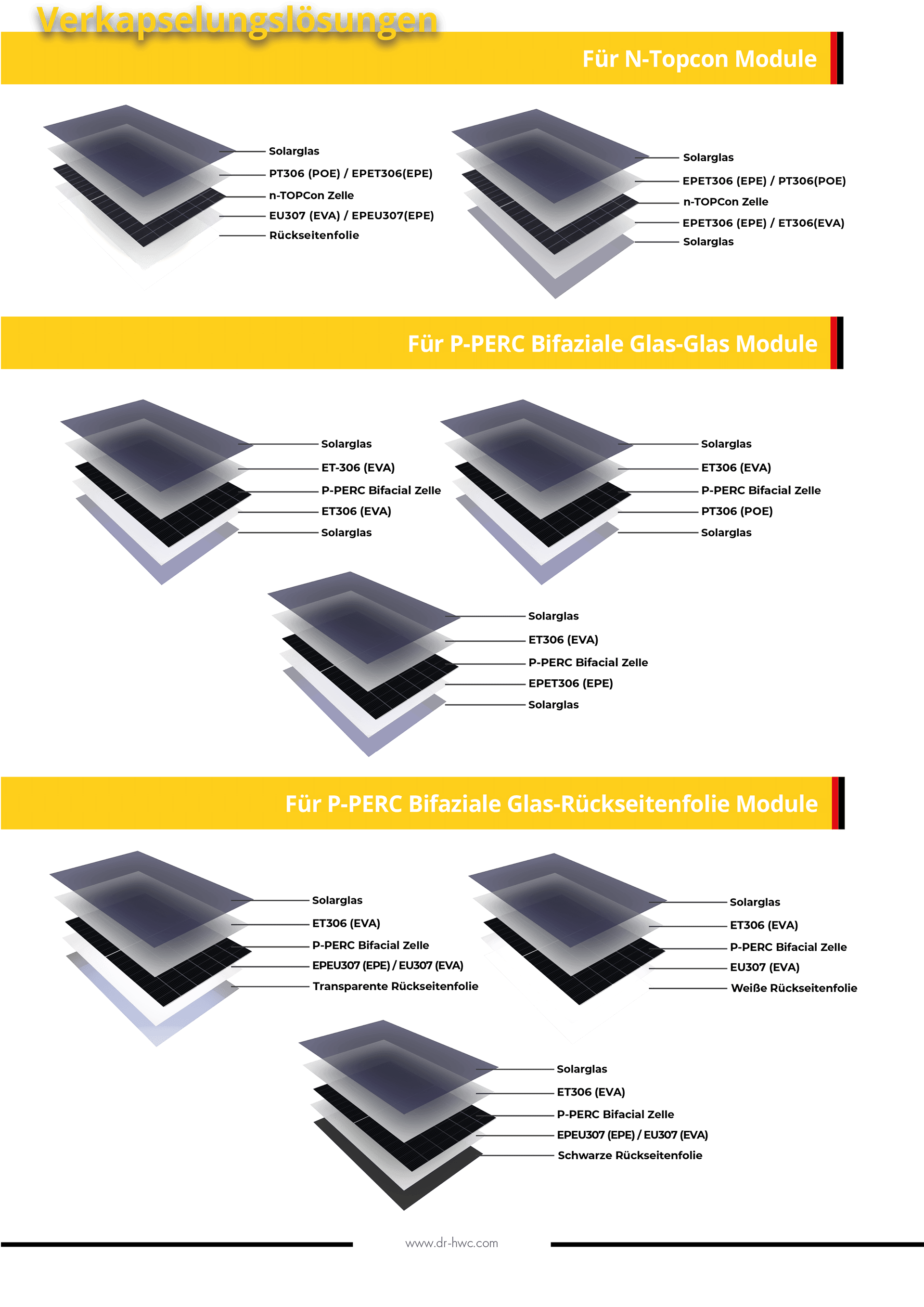

FOLIE für die Verkapselung von Solar-PV-Modulen
Hervorragende Anti-PID-Performanz
Hohe Isolation
Hervorragende Adhäsion
Hervorragender UV-Schutz
Bessere Vernetzungsgeschwindigkeit
Hervorragende Witterungsbeständigkeit und Langzeitzuverlässigkeit
Technische Spezifikation (Dr. HWC-EPEU307 - EPET306 Klassen)
| Eigenschaften | Einheit | Prüfmethode | Wert | |
|---|---|---|---|---|
| EPEU307 | EPET306 | |||
| Gesamtdicke ( Toleranz: ±0,05%) | mm | DR. HWC-Methode | 0.40 ~ 0.90 | |
| Gesamtbreite | mm | Skala | Bis zu 1300 | |
| Thermische Schrumpfung (MD) | % | Auf Solarglas (5 min, 125 ºC) | ≤ 3 | ≤ 3 |
| Thermische Schrumpfung (TD) | % | Auf Solarglas (5 min, 125 ºC) | ≤ 1 | ≤ 1 |
| Wasserdampfdurchlässigkeit | g/㎡ /24h | ASTM F1249 | ≤ 5 | ≤ 5 |
| UV-Beständigkeit (300kWh/㎡) | ΔYI | ASTM G154 | ≤ 4 | ≤ 4 |
| Feuchtigkeits- und Wärmebeständigkeit | ΔYI | ASTM E313 | ≤ 4 | ≤ 4 |
| Vernetzungsgrad (Gelgehalt) | % | Soxhlet-Methode Laminierung (14 min,145 ºC) | ≥ 75 | ≥ 75 |
| Haftung auf Glas (mit Rückseitenfolie) | N/㎝ | ASTM D 903 | ≥ 80 | ≥ 80 |
| Haftung auf der Rückseitenfolie | N/㎝ | ASTM D 903 | ≥ 80 | ≥ 80 |
| Bruchdehnung (ausgehärtet) | % | ASTM D 638 | ≥ 600 | ≥ 600 |
| Zugfestigkeit (ausgehärtet) | MPa | ASTM D 638 | ≥ 10 | ≥ 10 |
| Optische Durchlässigkeit (380nm-1100nm) | % | ASTM D1003 | ≥ 91 | ≥ 91 |
| CTI-Wert | Volt | ASTM D1003 | ≥ 600 | ≥ 600 |
| Komponente Leistungsverlust | % | IEC G2804 | ≤ 5 | ≤ 5 |
| Dielektrische Festigkeit | kV/mm | ASTM D149 | ≥ 25 | ≥ 25 |
| Volumenwiderstand (ausgehärtet) | Ω*cm | ASTM D 257 | ≥1*1015 | ≥1*1015 |
| Brechungsindex | - | ISO 489 | 1.48 | 1.48 |
| Laminierrezept | ||||
|---|---|---|---|---|
| Lamination Parameter | Einheit | Erste Kammer | Zweite Kammer | |
| Temperature | ºC | 120 - 130 | 145 - 150 | |
| Vaccum Time | min | 4 - 6 | 4 - 6 | |
| Lamination Time | min | 8 - 12 | 8 - 12 | |
| Pressure | kPa | -70 | -50 |-25 | -70 | -50 |-25 | |
Hinweis 1: Im tatsächlichen Laminierungsprozess erreicht der Vernetzungsgrad den Auslegungswert und die Bauteilausbeute ist als Richtwert hoch, der je nach den tatsächlichen Arbeitsbedingungen vor Ort angepasst wird
Hinweis 2: Es wird empfohlen, das Produkt innerhalb von 48 Stunden nach dem Ö nen der Originalverpackung aufzubrauchen
Hinweis 3: Dies sind typische Laborwerte, die sich je nach Aushärtungsbedingungen sowie Testbedingungen und -methoden ändern können.
