Ürün Adı:EPEU307 & EPET306 Sınıfları (EPE)
Ürün Açıklaması:

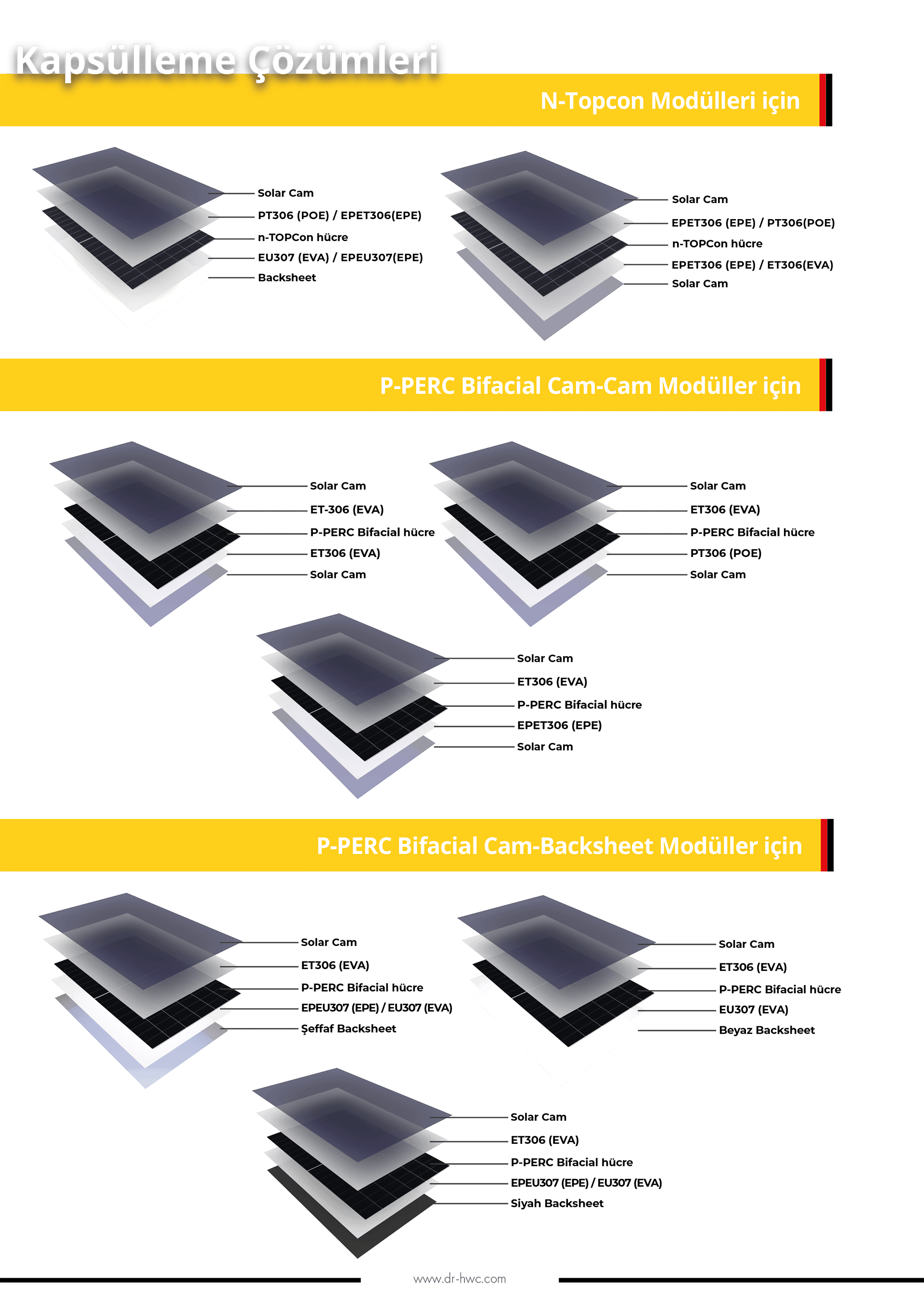

Solar PV Panellerini Kapsüllemek İçin
EPE (EVA-POE-EVA) FİLM
Mükemmel Anti PID Performansı
Yüksek Çekme Mukavemeti
Üstün Yapışma Özelliği
UV Koruma
Daha İyi Çapraz Bağlama Hızı
Hava Koşullarına Karşı Mükemmel Dayanıklılık Ve Uzun Süreli Güvenilirlik
Teknik Özellikler (Dr. HWC-EPEU307 - EPET306 Sınıfları)
| Özellikler | Birim | Test Yöntemi | Değer | |
|---|---|---|---|---|
| EPEU307 | EPET306 | |||
| Toplam Kalınlık (Tolerans: ±0,05%) | mm | UPS yöntemi | 0.40 ~ 0.90 | |
| Toplam Genişlik | mm | Ölçek | 1300'e kadar | |
| Termal Çekme Payı (MD) | % | Solar cam üzerinde (5 dakika, 125 ºC) | ≤ 3 | ≤ 3 |
| Su Buharı İletimi | g/㎡ /24h | ASTM F1249 | ≤ 1 | ≤ 1 |
| UV Dayanımı (300kWh/㎡) | ΔYI | ASTM G154 | ≤ 5 | ≤ 5 |
| Nem ve Isıya Dayanıklılık | ΔYI | ASTM E313 | ≤ 4 | ≤ 4 |
| Çapraz bağlanma derecesi (Jel İçeriği) | % | Soxhlet Yöntemi Laminasyon (14 dakika,145 ºC) | ≥ 75 | ≥ 75 |
| Cama Yapışma (Backsheet ile) | N/㎝ | ASTM D 903 | ≥ 80 | ≥ 80 |
| Backsheet'e Yapışma | N/㎝ | ASTM D 903 | ≥ 80 | ≥ 80 |
| Nihai Uzama (kürlenmiş) | % | ASTM D 638 | ≥ 600 | ≥ 600 |
| Çekme Mukavemeti (kürlenmiş) | MPa | ASTM D 638 | ≥ 10 | ≥ 10 |
| Optik Geçirgenlik (380nm-1100nm) | % | ASTM D1003 | ≥ 91 | ≥ 91 |
| CTI (Karşılaştırmalı İzleme Endeksi) | % | ASTM D1003 | ≥ 600 | ≥ 600 |
| Bileşen Güç Kaybı | % | IEC G2804 | ≤ 5 | ≤ 5 |
| Dielektrik Dayanımı | kV/mm | ASTM D149 | ≥ 25 | ≥ 25 |
| Hacimsel Özdirenç (kürlenmiş) | Ω*cm | ASTM D 257 | ≥ 1*1015 | ≥ 1*1015 |
| Kırılma İndisi | - | ISO 489 | 1.48 | 1.48 |
| Laminasyon Tarifi | ||||
|---|---|---|---|---|
| Özellikler | Birim | Tek Bölmeli | Çift Bölmeli | |
| Laminasyon Parametreleri | Birim | Tek Bölmeli | Çift Bölmeli | |
| Sıcaklık | ºC | 120 - 130 | 145 - 150 | |
| Vakum Süresi | dk. | 4 - 6 | 4 - 6 | |
| Laminasyon Süresi | dk. | 8 - 12 | 8 - 12 | |
| Basınç | kPa | -70 | -50 |-25 | -70 | -50 |-25 | |
Not 1: Gerçek laminasyon işleminde, çapraz bağlanma derecesi tasarım değerine ulaşır ve bileşen verimi, yerinde gerçek çalışma koşullarına göre ayarlanan bir kılavuz olarak yüksektir.
Not 2: Orijinal ambalajı açıldıktan sonra 48 saat içinde kullanılması tavsiye edilir.
Not 3: Bunlar tipik laboratuvar değerleridir ve kürlenme koşullarının yanı sıra test koşulları ve yöntemlerine bağlı olarak değişebilir.
