Ürün Adı:EU408 & ET409 Hızlı Kürleme (EVA)
Ürün Açıklaması:
Solar PV Panellerini Kapsüllemek İçin
EVA (Etilen Vinil Asetat) FİLM
Yüksek Çekme Mukavemeti
Mükemmel Saydamlık
Üstün Yapışma Özelliği
UV Koruma
Salyangoz İzi Koruması
Hava Koşullarına Karşı Mükemmel Dayanıklılık Ve Uzun Süreli Güvenilirlik
Teknik Özellikler (Dr. HWC-EU408 - ET409 Hızlı Kürleme)
| Özellikler | Birim | Test Yöntemi | Değer | |
|---|---|---|---|---|
| PU307 | PT306 | |||
| Toplam Kalınlık (Tolerans: ±0,05%) | mm | DR. HWC yöntemi | 0.40 ~ 0.90 | |
| Toplam Genişlik | mm | DR. HWC yöntemi | 1300'e kadar | |
| VA İçeriği | % | DR. HWC yöntemi | 28 | 28 |
| Termal Çekme Payı (MD) | % | DR. HWC yöntemi (Solar cam üzerinde 5 dakika, 125 ºC) | ≤ 3 | ≤ 3 |
| Termal Çekme Payı (TD) | % | DR. HWC yöntemi (Solar cam üzerinde 5 dakika, 125 ºC) | ≤ 1 | ≤ 1 |
| Su Buharı Geçirgenliği | g/m²/24s | ASTM F1249 | ≤ 5 | ≤ 5 |
| UV Direnci (300 kWh/m²) | ΔYI | ASTM G154 | ≤ 4 | ≤ 4 |
| Nem ve Isı Direnci | ΔYI | ASTM E313 | ≤ 2 | ≤ 2 |
| Termal İletkenlik | W/(m.K) | ISO 2207-4 | 0.27 | 0.27 |
| Shore Sertliği | Shore A | ASTM D 2240 | 70 ± 5 | 70 ± 5 |
| Erime Noktası | ºC | ASTM D3417 | 70 ± 2 | 70 ± 2 |
| Çapraz bağlanma derecesi (Jel İçeriği) | % | Soxhlet Yöntemi Laminasyon (14 dakika, 145 ºC) | ≥80 | ≥80 |
| Cama Yapışma (Backsheet ile) | N/㎝ | ASTM D 903 | ≥80 | ≥80 |
| Backsheet'e Yapışma | N/㎝ | ASTM D 903 | ≥80 | ≥80 |
| Nihai Uzama (Kürlenmiş) | % | ASTM D 638 | ≥ 600 | ≥ 600 |
| Çekme Mukavemeti (Kürlenmiş) | MPa | ASTM D 638 | ≥ 10 | ≥ 10 |
| İletim (@550nm) | % | ASTM E424 | ≥ 91 | ≥ 91 |
| UV Kesme Dalga Uzunluğu | nm | DR. HWC yöntemi | 360 | UV saydam |
| Dielektrik Dayanımı | kV/mm | ASTM D 149 | ≥ 25 | ≥ 25 |
| Kırılma İndisi | - | ISO 489 | 1.48 | 1.48 |
| Su Absorpsiyonu (Kürlenmiş) | % | ISO 62-200805 | ≤ 0.1 | ≤ 0.1 |
| Hacimsel Özdirenç (Kürlenmiş) | Ω*cm | ASTM D 257 | ≥1*1015 | ≥1*1015 |
| Laminasyon Tarifi | ||||
|---|---|---|---|---|
| Özellikler | Birim | Tek Bölmeli | Çift Bölmeli | |
| Laminasyon Parametreleri | Birim | Tek Bölmeli | Çift Bölmeli | |
| Sıcaklık | ºC | 120 - 130 | 145 - 150 | |
| Vakum Süresi | dk. | 4 - 6 | 4 - 6 | |
| Laminasyon Süresi | dk. | 8 - 12 | 8 - 12 | |
| Basınç | kPa | -70 | -50 |-25 | -70 | -50 |-25 | |
Not 1: Müşteriler farklı ekipman (veya) işlemlerine göre uygun lamiantasyon parametrelerini ayarlayabilirler.
Not 2: Orijinal ambalajı açıldıktan sonra 48 saat içinde kullanılması tavsiye edilir.
Not 3: Bunlar tipik laboratuvar değerleridir ve kürlenme koşullarının yanı sıra test koşulları ve yöntemine bağlı olarak değişebilir.

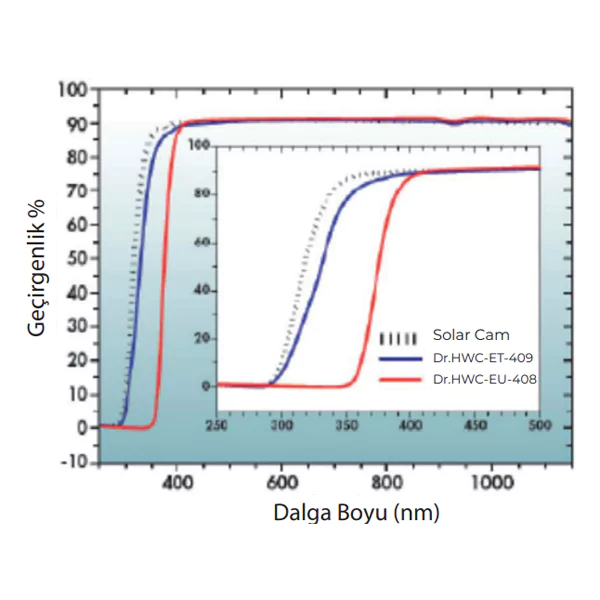

| Işık Geçirgenliği Eğrisi |
|---|
